Tugipostid X5D H2315mm, topelt

Xinnix X5 seinasisene lükandsüsteemi osa 1.

Xinnixi seinasisese lükandsüsteemi osa 1 koosneb komplekti vajaminevatest seinasisestest tugipostidest, kõrgusega kuni 2315 mm.

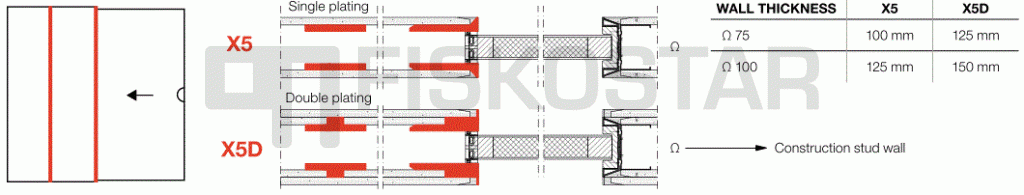

Seina paksus 150 mm, millest seinasisese karkassi paksus 100 mm. Saadaval ka 125 mm ja 164 mm paksusele seinale sobilik versioon.

XINNIX seinasisese lükandukse süsteemi komplekt koosneb kolmest osast.

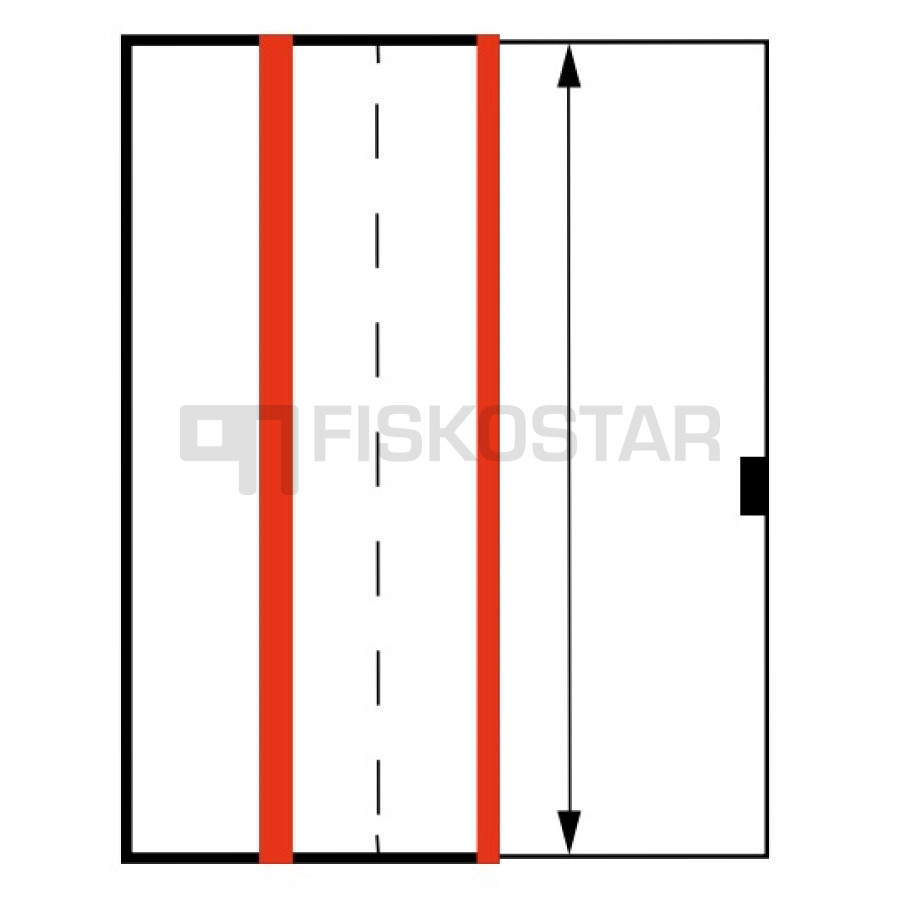

Osa 1. seinasisesed tugipostid

Osa 2. lükandsüsteem (rullikud, soft-brake)

Osa 3. viimistlusprofiil koos vajalike kinnitustarvikute ja tihenditega

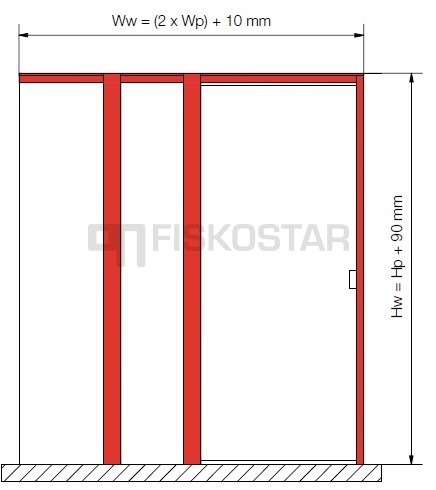

Süsteemi mõõtude arvestamiseks võtta aluseks järgnev skeem:

Arvutuste aluseks võtta lõplik soovitud läbipääsuava mõõt.

Ukselehe laius = lõpliku läbipääsuava laius + 30 mm

Ukselehe kõrgus = lõpliku läbipääsuava kõrgus + 4 mm

Konstruktiivse ava laius = ukselehe laius (Ww) x2 + 10 mm

Konstruktiivne ava kõrgus = ukselehe kõrgus + 90 mm
